您现在的位置:首页 > 产品中心 > 涡街流量计
蒸汽流量计
产品详情

 产品简介词条.jpg智能涡街流量计系列之分体式蒸汽流量计采用卡门涡街原理制造,具有测量精度高、量程比宽、功耗低、结构简单牢固、安装方便、操作简单、压力损失小、免现场调试等优点,是目前比较理想的蒸汽计量仪表。

分体式蒸汽流量计产品优势:

不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。

安全防爆,适用于恶劣环境。

无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。

采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。

温压补偿一体化设计。

电流输出均为电隔离型,具有良好的共模干扰抑制能力。

同时显示流量值与累计流量值,不必轮流切换。

采用抗振探头,有效消除外界振动影响。

电路采用表面贴装工艺,结构紧凑,可靠性高。

采用分体式信号转换器,电缆最长10米。

量程比宽达20:1。销售热线:400-118-3608,18917903276

整体结构设计合理,动态测量范围宽,压力损失小。

分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。

现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

分体式蒸汽流量计主要技术参数

l测量介质: 蒸汽;

l应用场合: 所有生产和使用蒸汽的现场;

l最高介质温度:350℃(电容式可以达到400℃);

l最高工作压力:1.6MPa25MPa

l准确度:1.0级、1.5级;

l防爆等级:ExdIIBT4

l防护等级:普通型IP65,潜水型IP68

l环境温度:-40℃~+55℃;

l本体材质:1Cr18Ni9T i(其它材料协议);

l允许振动加速度:压电式0.2g,电容式1.0-2.0g

分体式蒸汽流量计连接方式及规格:

l/外螺纹连接式:DN15DN50

l卡箍式:DN15DN50

l卡装夹持式、法兰连接式:DN15DN300

l简易/球阀插入式:DN200DN2000

分体式蒸汽流量计选型建议:

      根据智能涡街流量计系列之分体式蒸汽流量计的结构特点,分类为一体式和分体式两种。

      一体式测量饱和蒸汽时,集涡街流量传感器、温度传感器(或压力传感器)和显示仪于一体,具有智能温度(或压力)补偿功能,自带3.6V高能锂电池或24VDC(通常在需要脉冲信号输出、二线制420mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)或工作压力(MPa)、瞬时质量流量(Kg/h)和累计质量流量(Kg)。

      一体式测量过热蒸汽时,集涡街流量传感器、温度传感器、压力传感器和显示仪于一体,具有智能温度、压力补偿功能,自带3.6V高能锂电池或24VDC(通常在需要脉冲信号输出、二线制420mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时质量流量(Kg/h)和累计质量流量(Kg)。

      分体式测量饱和蒸汽时,由涡街流量传感器、温度传感器(或压力传感器)和智能流量显示积算仪三部分组成,具有智能温度(或压力)补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时质量流量(Kg/h)和累计质量流量(Kg)。

      分体式测量过热蒸汽时,由涡街流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时质量流量(Kg/h)和累计质量流量(Kg)。

      需要特别指出的是,当只要求测量工况体积流量时(我们将其定义为普通型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m3/h)和累计工况体积流量(m3)。

分体式蒸汽流量计测量范围:

    为了方便选型,我们将蒸汽的工况体积流量简单的定义为工作状况(实际介质温度和工作压力)下的体积流量。



仪表口径(mm)

工况体积流量范围(m3/h)

输出频率(HZ)

15

2.2-20

2602000

20

4-50

2101900

25

8.8-55

1901140

32

10-150

1561080

40

27-205

1401040

50

35-380

941020

65

60-800

94940

80

86-1100

55690

100

133-1700

42536

125

150-2800

38475

150

347-4000

33380

200

560-8000

22315

250

890-11000

18221

300

1360-18000

16213

200

700-7500

85880

250

1100-11400

85880

300

1560-15600

85880

350

2100-21000

85880

400

2750-27000

85880

450

3500-37000

85880

500

4300-43000

85880

600

6100-61000

85880

800

11000-110000

85880

1000

17000-170000

85880

>1000

协议





注:表中(200-1000)口径为插入式

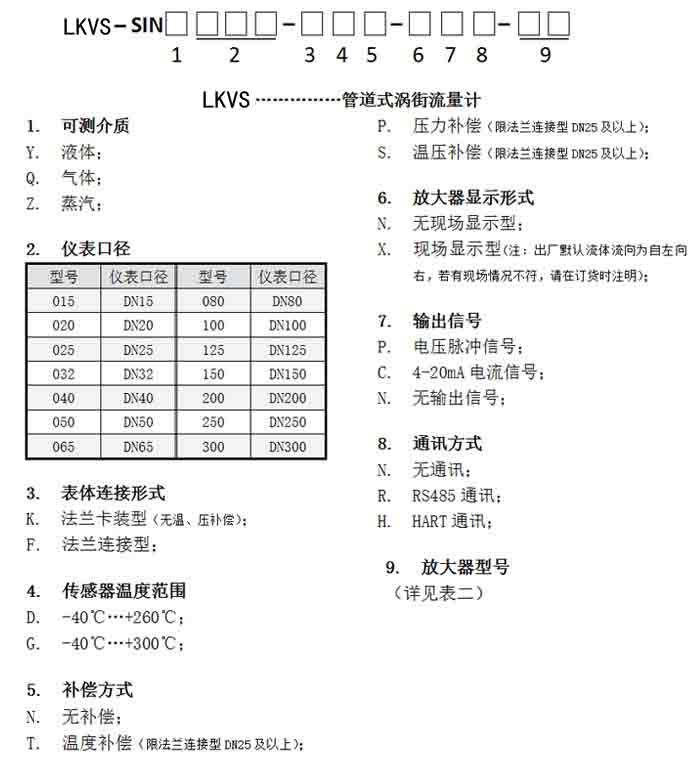

 蒸汽流量计综合说明.jpg选型说明.jpg选型说明.jpg使用案例.jpg温压补偿.jpg企业荣誉.jpg团队介绍.jpg设备生产情况图片.jpg生产现场和标定.jpg典型客户.jpg用户使用报告及合同.jpg业绩表.jpg售后服务.jpg
